Ultralytics YOLOv5 Arquitetura

YOLOv5 (v6.0/6.1) é um poderoso algoritmo de deteção de objectos desenvolvido por Ultralytics. Este artigo aprofunda a arquitetura do YOLOv5 , as estratégias de aumento de dados, as metodologias de formação e as técnicas de cálculo de perdas. Esta compreensão abrangente ajudará a melhorar a sua aplicação prática da deteção de objectos em vários campos, incluindo vigilância, veículos autónomos e reconhecimento de imagens.

1. Estrutura do modelo

YOLOv5é constituída por três partes principais:

• Espinha dorsal: Este é o corpo principal da rede. Para YOLOv5, a espinha dorsal é projectada utilizando o CSPDarknet53 uma modificação da arquitetura Darknet utilizada nas versões anteriores.
• Pescoço: Esta parte liga a espinha dorsal à cabeça. Em YOLOv5, SPPF (Agrupamento de pirâmides espaciais - rápido) e PANet (Path Aggregation Network) são utilizadas.
• Cabeça: Esta parte é responsável por gerar a saída final. YOLOv5 utiliza o YOLOv3 Head para este efeito.

A estrutura do modelo está representada na imagem abaixo. Os pormenores da estrutura do modelo podem ser consultados em yolov5l.yaml.

YOLOv5 apresenta algumas melhorias notáveis em comparação com os seus antecessores:

1. O Focus encontrada em versões anteriores, é substituída por uma estrutura 6x6 Conv2d estrutura. Esta alteração aumenta a eficiência #4825.
2. O SPP é substituída pela estrutura SPPF. Esta alteração mais do que duplica a velocidade de processamento, mantendo o mesmo rendimento.

Para testar a velocidade de SPP e SPPFpode ser utilizado o seguinte código:

import time

import torch
import torch.nn as nn


class SPP(nn.Module):
    def __init__(self):
        """Initializes an SPP module with three different sizes of max pooling layers."""
        super().__init__()
        self.maxpool1 = nn.MaxPool2d(5, 1, padding=2)
        self.maxpool2 = nn.MaxPool2d(9, 1, padding=4)
        self.maxpool3 = nn.MaxPool2d(13, 1, padding=6)

    def forward(self, x):
        """Applies three max pooling layers on input `x` and concatenates results along channel dimension."""
        o1 = self.maxpool1(x)
        o2 = self.maxpool2(x)
        o3 = self.maxpool3(x)
        return torch.cat([x, o1, o2, o3], dim=1)


class SPPF(nn.Module):
    def __init__(self):
        """Initializes an SPPF module with a specific configuration of MaxPool2d layer."""
        super().__init__()
        self.maxpool = nn.MaxPool2d(5, 1, padding=2)

    def forward(self, x):
        """Applies sequential max pooling and concatenates results with input tensor."""
        o1 = self.maxpool(x)
        o2 = self.maxpool(o1)
        o3 = self.maxpool(o2)
        return torch.cat([x, o1, o2, o3], dim=1)


def main():
    """Compares outputs and performance of SPP and SPPF on a random tensor (8, 32, 16, 16)."""
    input_tensor = torch.rand(8, 32, 16, 16)
    spp = SPP()
    sppf = SPPF()
    output1 = spp(input_tensor)
    output2 = sppf(input_tensor)

    print(torch.equal(output1, output2))

    t_start = time.time()
    for _ in range(100):
        spp(input_tensor)
    print(f"SPP time: {time.time() - t_start}")

    t_start = time.time()
    for _ in range(100):
        sppf(input_tensor)
    print(f"SPPF time: {time.time() - t_start}")


if __name__ == "__main__":
    main()

True
SPP time: 0.5373051166534424
SPPF time: 0.20780706405639648

2. Técnicas de aumento de dados

YOLOv5 utiliza várias técnicas de aumento de dados para melhorar a capacidade de generalização do modelo e reduzir o sobreajuste. Estas técnicas incluem:

• Aumento do mosaico: Uma técnica de processamento de imagem que combina quatro imagens de treino numa só, de forma a incentivar os modelos de deteção de objectos a lidar melhor com várias escalas e translações de objectos.



• Aumento de cópia-colagem: Um método inovador de aumento de dados que copia manchas aleatórias de uma imagem e as cola noutra imagem escolhida aleatoriamente, gerando efetivamente uma nova amostra de treino.



• Transformações afins aleatórias: Inclui rotação, escala, translação e cisalhamento aleatórios das imagens.



• MixUp Augmentation: Um método que cria imagens compostas através de uma combinação linear de duas imagens e das suas etiquetas associadas.



• Albumentações: Uma biblioteca poderosa para aumento de imagens que suporta uma grande variedade de técnicas de aumento. Saiba mais sobre como usar as ampliações do Albumentations.

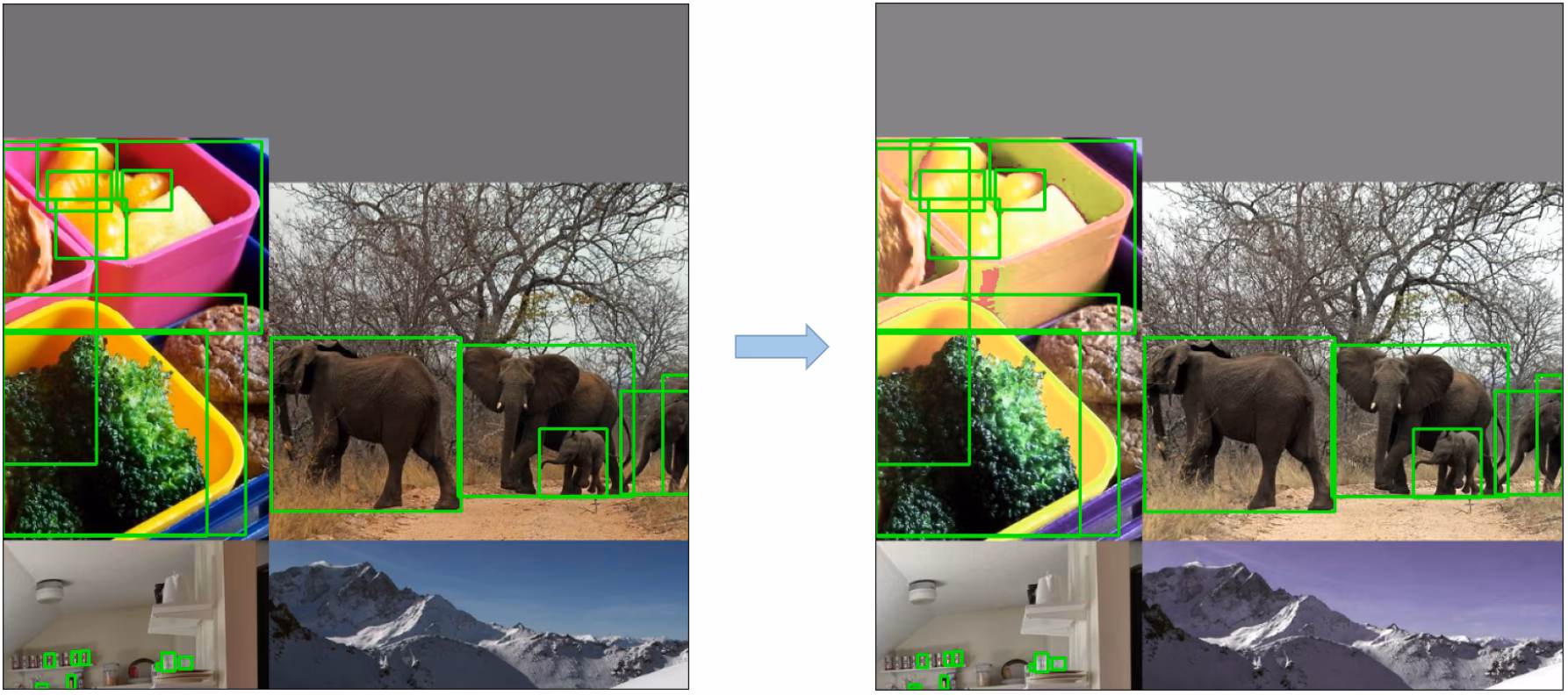

• Aumento HSV: Alterações aleatórias na Tonalidade, Saturação e Valor das imagens.



• Inversão horizontal aleatória: Um método de aumento que inverte aleatoriamente as imagens na horizontal.



3. Estratégias de formação

YOLOv5 aplica várias estratégias de formação sofisticadas para melhorar o desempenho do modelo. Estas incluem:

• Treino multiescala: As imagens de entrada são redimensionadas aleatoriamente num intervalo de 0,5 a 1,5 vezes o seu tamanho original durante o processo de formação.
• AutoAnchor: Esta estratégia optimiza as caixas de ancoragem anteriores para corresponder às caraterísticas estatísticas das caixas de verdade terrestre nos seus dados personalizados.
• Programação de Warmup e Cosine LR: Um método para ajustar a taxa de aprendizagem para melhorar o desempenho do modelo.
• Média móvel exponencial (EMA): Uma estratégia que utiliza a média dos parâmetros em etapas anteriores para estabilizar o processo de treinamento e reduzir o erro de generalização.
• Formação deprecisão mista: Um método para efetuar operações em formato de meia-precisão, reduzindo a utilização de memória e aumentando a velocidade computacional.
• Evolução dos hiperparâmetros: Uma estratégia para ajustar automaticamente os hiperparâmetros para obter um desempenho ótimo. Saiba mais sobre o ajuste de hiperparâmetros.

4. Caraterísticas adicionais

4.1 Calcular as perdas

A perda em YOLOv5 é calculada como uma combinação de três componentes individuais de perda:

• Perda de classes (Perda BCE): Perda de entropia cruzada binária, mede o erro para a tarefa de classificação.
• Perda de objetividade (Perda BCE): Outra perda de entropia cruzada binária, calcula o erro na deteção da presença ou não de um objeto numa determinada célula da grelha.
• Perda de localização (Perda CIoU): A perda completa de IoU mede o erro na localização do objeto dentro da célula da grelha.

A função de perda global é representada por:

4.2 Perdas de equilíbrio

As perdas de objetividade das três camadas de previsão (P3, P4, P5) são ponderados de forma diferente. Os pesos de equilíbrio são [4.0, 1.0, 0.4] respetivamente. Esta abordagem garante que as previsões a diferentes escalas contribuem adequadamente para a perda total.

4.3 Eliminar a sensibilidade da rede

A arquitetura YOLOv5 introduz algumas alterações importantes na estratégia de previsão da caixa em comparação com as versões anteriores de YOLO. No YOLOv2 e no YOLOv3, as coordenadas da caixa eram previstas diretamente utilizando a ativação da última camada.

No entanto, em YOLOv5, a fórmula de previsão das coordenadas da caixa foi actualizada para reduzir a sensibilidade da grelha e evitar que o modelo preveja dimensões de caixa não limitadas.

As fórmulas revistas para o cálculo da caixa delimitadora prevista são as seguintes

Compare o desvio do ponto central antes e depois do escalonamento. O intervalo de desvio do ponto central é ajustado de (0, 1) a (-0,5, 1,5). Por conseguinte, o desvio pode facilmente ser 0 ou 1.

Compare o rácio de escala da altura e da largura (em relação à âncora) antes e depois do ajustamento. As equações originais da caixa yolo têm uma falha grave. A Largura e a Altura são completamente ilimitadas, uma vez que são simplesmente out=exp(in), o que é perigoso, uma vez que pode levar a gradientes descontrolados, instabilidades, perdas de NaN e, em última análise, a uma perda completa do treino. Consulte esta questão para obter mais pormenores.

4.4 Objectivos de construção

O processo de construção de objectivos em YOLOv5 é fundamental para a eficiência do treino e a precisão do modelo. Envolve a atribuição de caixas de verdade terrestre às células de grelha adequadas no mapa de saída e a sua correspondência com as caixas de ancoragem adequadas.

Este processo segue os seguintes passos:

• Calcular o rácio entre as dimensões da caixa da verdade terrestre e as dimensões de cada modelo de âncora.

• Se o rácio calculado estiver dentro do limiar, fazer corresponder a caixa da verdade terrestre com a âncora correspondente.

• Atribua a âncora correspondente às células apropriadas, tendo em conta que, devido ao desvio do ponto central revisto, uma caixa de verdade terrestre pode ser atribuída a mais do que uma âncora. Porque o intervalo de desvio do ponto central é ajustado de (0, 1) para (-0,5, 1,5). A caixa GT pode ser atribuída a mais âncoras.

Desta forma, o processo de construção de alvos garante que cada objeto de verdade terrestre é corretamente atribuído e correspondido durante o processo de formação, permitindo que o YOLOv5 aprenda a tarefa de deteção de objectos de forma mais eficaz.

Conclusão

Em conclusão, o YOLOv5 representa um avanço significativo no desenvolvimento de modelos de deteção de objectos em tempo real. Ao incorporar várias novas funcionalidades, melhorias e estratégias de formação, ultrapassa as versões anteriores da família YOLO em termos de desempenho e eficiência.

As principais melhorias em YOLOv5 incluem a utilização de uma arquitetura dinâmica, uma vasta gama de técnicas de aumento de dados, estratégias de formação inovadoras, bem como ajustes importantes nas perdas de computação e no processo de construção de alvos. Todas estas inovações melhoram significativamente a precisão e a eficiência da deteção de objectos, mantendo um elevado grau de velocidade, que é a marca registada dos modelos YOLO .
